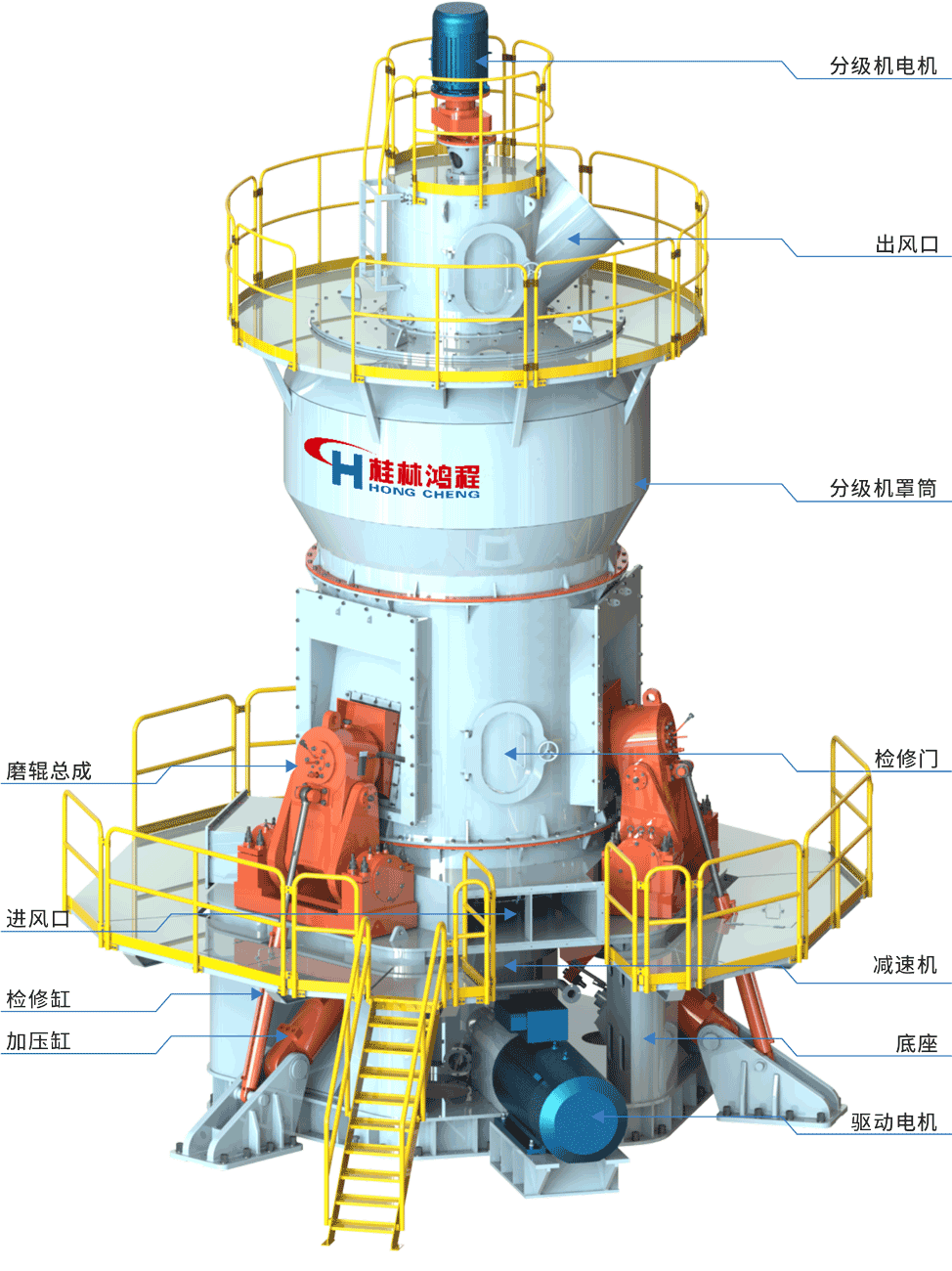

設備工作原理

•

• 電動機驅動減速機帶動磨盤轉動，物料由鎖風喂料設備送入旋轉的磨盤中心，在離心力作用下，物料進入粉磨道。磨棍不斷旋轉碘壓，物料因此受到擠壓、研磨和剪切作用而被粉碎。

  同時，熱風從圍繞磨盤的風環高速均勻向上噴出，粉磨后的物料被吹起及烘干，并隨風進入分級機，合格的細粉順利通過，由收塵設備收集下來即為產品，不合格的粗粉在分級機葉片作用下重新落至磨盤，與新喂入的物料一起重新粉磨，如此循環，完成粉磨作業全過程。

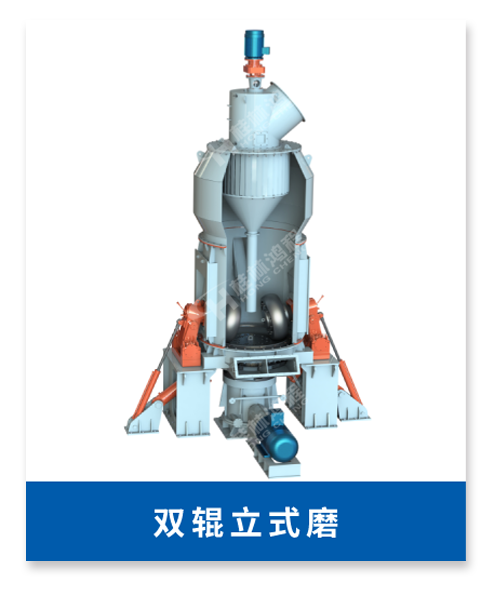

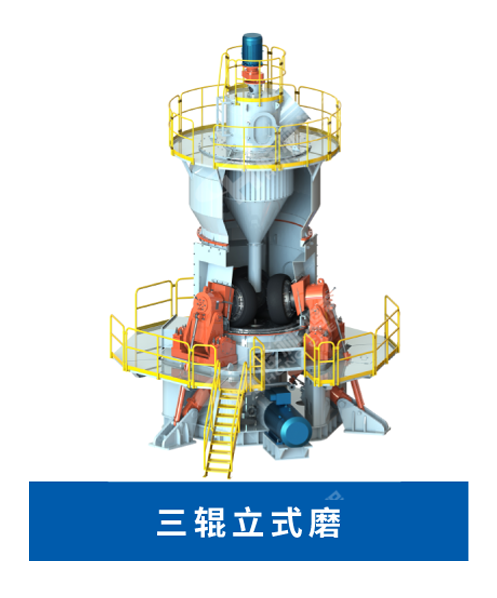

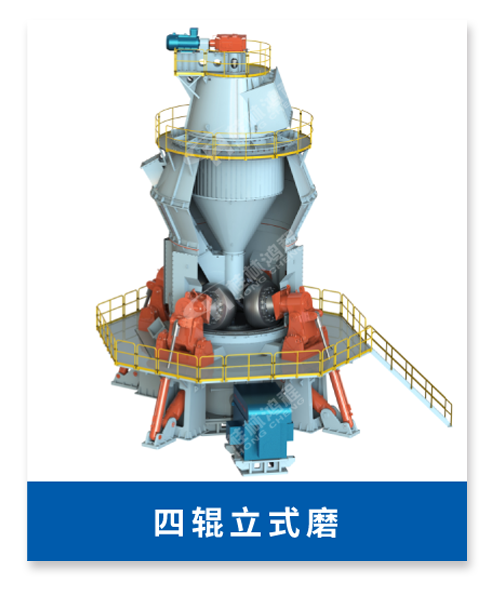

主機剖視結構

采用標準模塊式設計制造加壓裝置

隨磨機產能增加，磨輪數量會相應增加可滿足不同物料不同產品細度和產量的要。

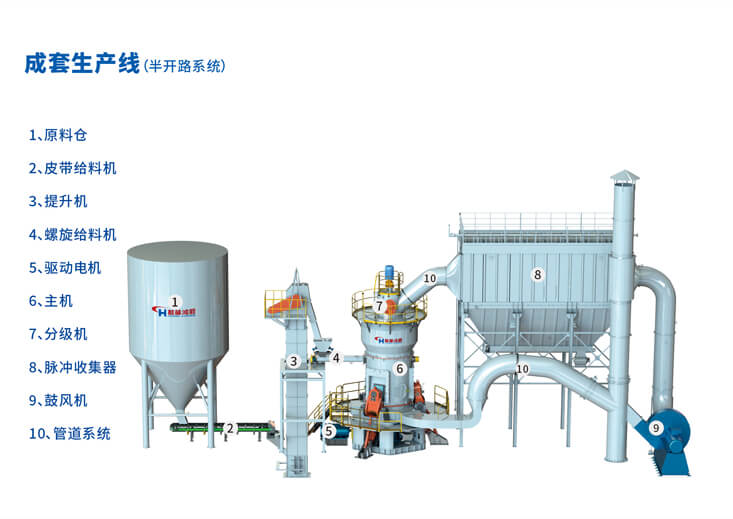

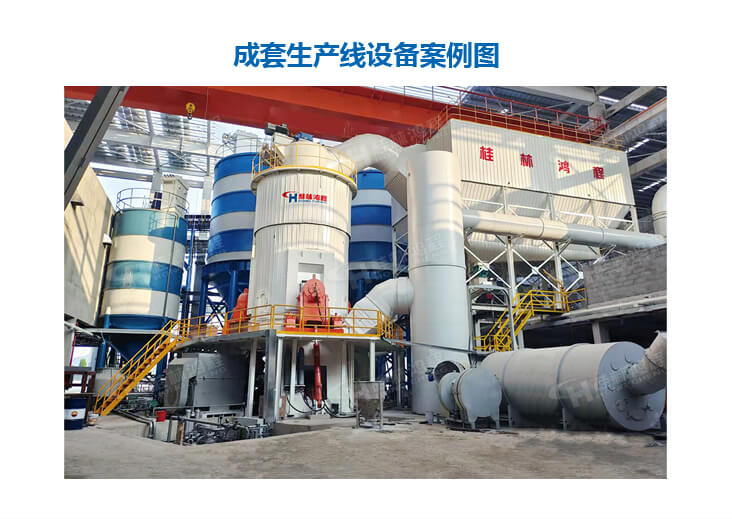

成套生產線設備

技術優勢及特點

•

  粉磨效率高

  粉磨效率高，能耗低，和球磨相比較，能耗低40- 50%，單機生產能力大，可利用低谷電。
•

  自動化程度高

  采用PLC全自動控制系統，并且可實現遠程控制，操作簡便，維修方便，減少人工成本。
•

  產品質量穩定

  物料在磨粉機內停留的時間短，減少重復碾磨，產品顆粒形態均勻、粒度分布窄、流動性好，適應性強，且產品中含鐵量極少，白度和純凈度高。
•

  運維成本低

  磨輥可用液壓裝置翻出機外，檢修作業方便。磨輥輥套能翻面使用，延長耐磨材料的使用壽命，磨耗低，磨輥、磨盤襯板采用特殊材質，使用壽命長。
•

  低噪環保

  整個系統震動小，噪音低，采用整體密封負壓運行系統，氣箱脈沖除塵系統，無粉塵外溢，基本可實現無粉塵車間。
•

  烘干能力強

  直接通熱風，熱風在磨內直接與物料接觸，烘干能力強，入料水分最高能達到15%，無需另配烘干機，節約設備投資成本及能源消耗成本。
•

  可靠性高

  采用磨輥限位裝置，避免磨機因斷料而產生的劇烈震動，采用新型磨輥密封裝置，密封可靠，且無需密封風機，進一步降低磨內氧含量，抑爆性能優異。
•

  綜合投資成本低

  集破碎、干燥、粉磨、分級、輸送于一體，工藝流程簡單，結構布局緊湊，占地面積小，僅為球磨50%，可露天布置，建筑成本低，直接降低投資費用。

設備參數

• HLM脫硫粉立式磨
• HLM礦渣(鋼渣)微粉立式磨
• HLM煤粉立式磨
• HLM煤粉立式磨(冶金、熱力)
• HLM錳礦立式磨
• HLM生料立式磨
• HLM熟料預粉磨立式磨
• HLM砂粉立式磨
